DN159管道作为常用的小口径输送管线，广泛应用于石油、化工、热力及供水系统中。其防腐保温工程的质量直接影响到管道的使用寿命、运行效率及安全性。本文将系统阐述DN159管道防腐保温工程的施工流程、关键技术及质量控制要点，为相关工程提供参考。

一、工程概况与DN159管道特性

DN159通常指公称直径为159mm的管道，外径一般为159mm或适当稍大。此类管道管径小、曲率变化多，防腐保温施工中需特别注意弯头、三通、法兰等异形件的处理。输送介质温度范围宽（-20℃~350℃），要求防腐层耐温、耐蚀，保温层则需具备低导热系数和良好的防水性能。

二、施工前准备

1. 材料准备：根据设计及介质特性选用防腐涂料（如环氧煤沥青、3PE、环氧粉末等）和保温材料（如岩棉、玻璃棉、聚氨酯泡沫、硅酸铝等）。保温材料需符合《工业设备及管道绝热工程设计规范》（GB 50264）。
2. 表面处理：钢管表面必须进行除锈处理，通常采用喷砂或抛丸除锈至Sa2.5级，表面无油脂、氧化皮、锈蚀。对于无法喷砂的部位，可采用动力工具除锈至St3级。
3. 技术交底与安全措施：施工前进行技术交底，明确工艺参数和质量标准；做好防火、防毒及高空作业等安全防护。

三、防腐施工工艺

防腐层施工需连续、无漏涂，常用工艺包括：

- 环氧煤沥青涂料：底漆表干后涂刮面漆，玻璃布增强，涂敷层数依设计要求，总厚度≥0.4mm（普通级）或≥0.8mm（特加强级）。
- 三层聚乙烯（3PE）：工厂预制或现场采用环氧粉末喷涂、共聚物胶粘剂、聚乙烯挤出包覆，防腐层厚度≥2.0mm。
- 环氧粉末喷涂：静电喷涂，固化后形成致密涂层，厚度≥300μm，适用于高温管道。
施工要点：

• 涂层应均匀，无气泡、流挂、漏涂；
• 焊缝部位需在试压合格后补涂；
• 雨雪天及相对湿度＞85%时，需采取防护措施或暂停施工。

四、保温工程施工

保温层施工待防腐层完全固化后进行，结构一般为：防腐层→保温层→防水层（或外护层）。

- 保温层敷设：

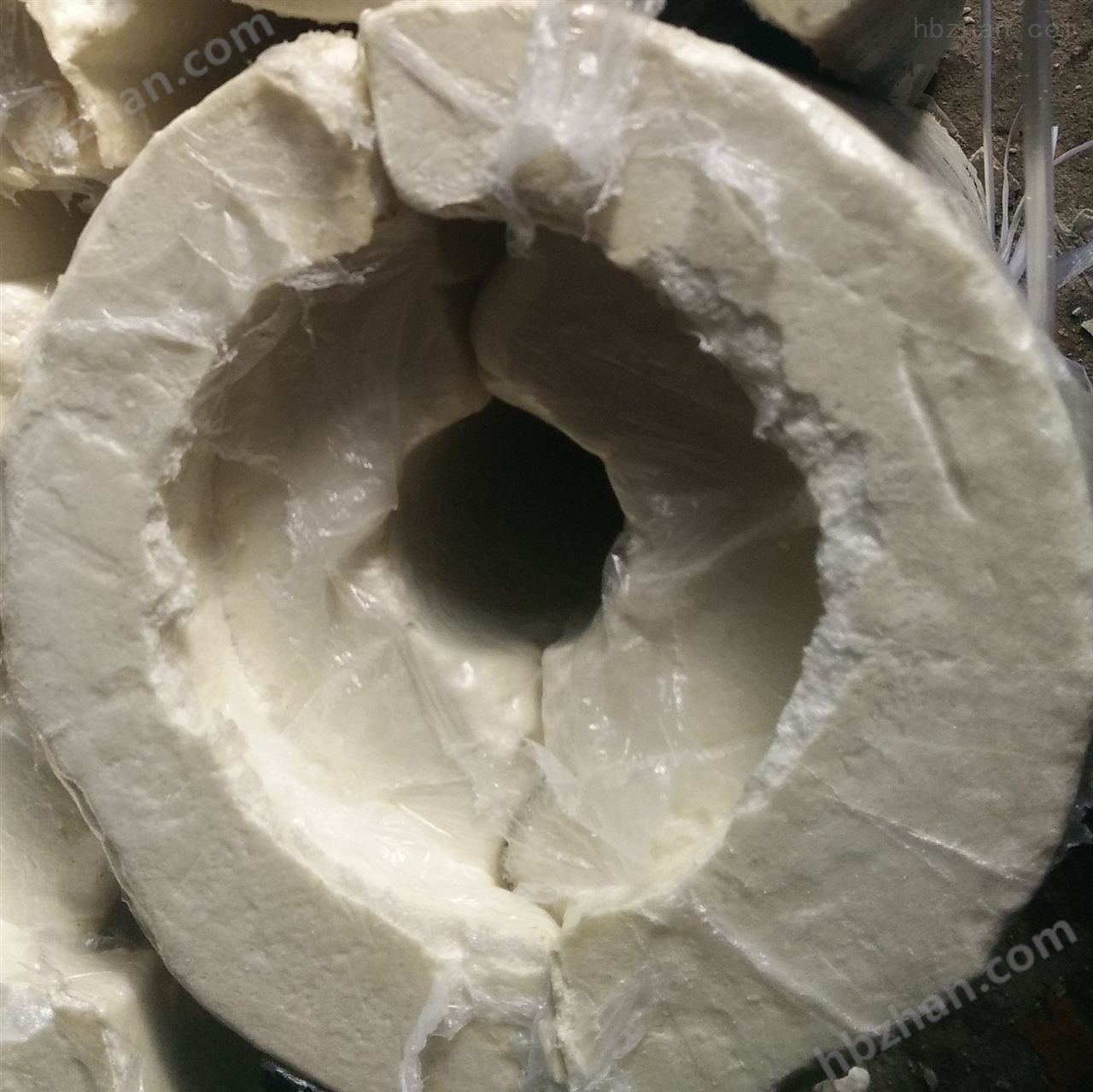

对于DN159管道，常采用管壳、缠绕或涂抹法。选用成型保温管壳时，应错缝安装，接缝处用专用胶粘剂或铝箔胶带密封；采用岩棉缠绕时，需分层压实并保证厚度。阀门、法兰等特殊部位应制成可拆卸式保温结构。

- 防水层与保护层：
潮湿环境需设置防水层，常用沥青油毡、聚氨酯防水涂料；外护层多采用镀锌铁皮、铝合金板或玻璃钢，应在保温层外包紧，搭接尺寸一致，螺丝固定防止松脱。

- 厚度控制：
保温厚度依据经济厚度和散热损失要求计算，通常取40~120mm，经纬仪实测偏差不应超过±5%，且不得有负偏差。

五、质量控制与检验

1. 过程检验：每道工序进行自检、互检和专检，尤其防腐层附着力（拉拔法）、保温层密实度等。
2. 竣工验收：*

• 防腐层外观无缺陷，用电火花检漏仪逐米检测（普通级2kV，加强级5kV），无漏电报警。

• 地埋管防腐可辅以电化学检测。

• 保温工程检测地表散热及外护层完整性，必要时热流计测试散热损失不超设计值的±10%。

3.文件资料完整：材料合格证、复检报告、隐蔽工程验收记录、检测等齐全。

六、常见问题与措施

• 防腐层薄或不均：加入测厚工序，严创涂敷次数。
• 保温层的热桥反射冷凝：在支座、穿墙处加快保温处理，加强装饰防水。
• 补遗漏缺部位损坏保护外漏钢管均需涂密封胶补涂。

七、结论

DN159管道防腐保温工程质量多举多障联动。施工出规范化，其质及运行长久等综合可靠性达标——加强原材料质量防线和加既工序管控性抽验具有高远的提高和改进并广渠被工程实践——从而有力保证设备及社会及有效的良好经济和远期之安全运行效益关键重要关注！务目标现场管理与测把控全间措。
